品粉论锯之陶瓷锯片 | 世佳微尔铁钴预合金粉KIN-04D+

视频版

冯经理：

刚才的测试情况怎么样？

能满足高端锯片的需 求吗？

郑院长：

根据客户的要求，就是对高端锯片的定义 ，它有几方面的要求：

第一个，就是说它可能加工对象是全抛砖， 高硬度高密度高釉层的这种砖，然后第二点， 就是说整个切割的过程， 非常平稳，对锯片的要求， 不允许有比较明显的卡顿情况， 更不用说打火情况， 当然烧刀就更不允许了。

切过之后瓷砖，必须呈现一个很平直顺畅的状态， 不允许出现崩边或者少崩边、崩瓷的情况，这 应该是属于， 高端锯片里面比较看重的。

冯经理：

现在的确，这个市面上对这种干切高端的瓷砖的锯片， 需求量是越来越大了，对持续干切这个稳定性有要求。

郑院 长：

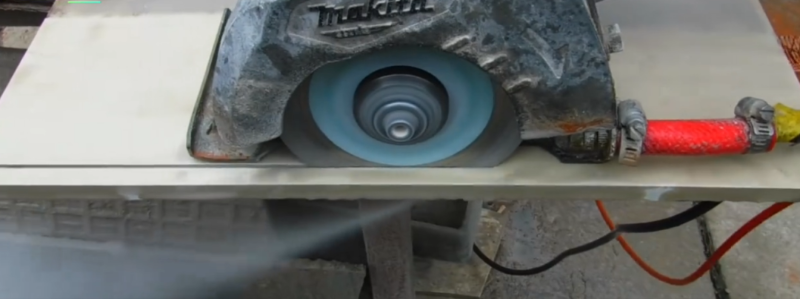

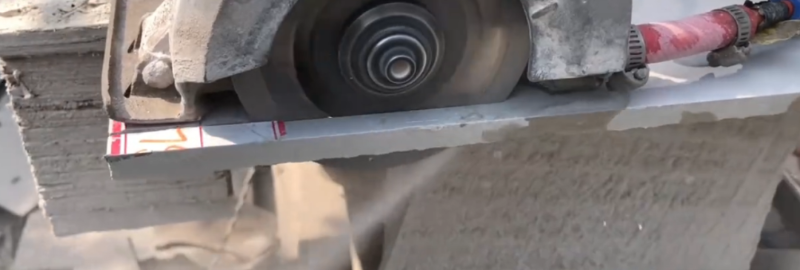

其实我们现在解决的问题也就是干切的稳定性， 这个讲究金刚石的一个露刃状态，然 后切割手感， 包括切割过程当中的一个平稳性， 就这个片子， 我们早上刚切的， 持续切了15米， 没开裂，这个强度也挺好的。

这张片子我们烧的比较薄，厚度大概烧到1.1-1.2个厚，算是比较超薄的吧，金刚石搭的是，主体是搭的70/80的，这片子上午切了，这个特点 呢：

1、持续干切，速度上面是没有衰减的；

2、锯片切割之后，瓷砖的平直度， 还有崩边的情况都还是比较良好；

3、对人的手感要求比较高，我手没有使特别大的力， 因此切割的顺畅性是比较好的。

不伤瓷这个就是现在这个材料目前能达到的一个状态。

冯经理：

那可以，这个的成型性怎么样？

郑 院 长：

烧这种细波纹没什么问题，网波片没问题，这个 粉料成型性是比较好的

冯经理：

那烧结温度大概多少？

郑 院 长：

这个材料因为主体粉，它本身细粉用的比较多，因此烧结温度会比较低。

郑 院 长：

概括来讲就这个配方材料的一个设计，我们主要是做到两点：

1、围绕它的自锐性，因此这个材料它本身的 低熔点金属含量是比较高的。

2、为了在保证它自锐性的同时， 也能够保证金刚石的把持效果。

就什么意思， 它自锐性， 就是能够迅速让金刚石出刃，但是金刚石出刃之后，我又要保证金刚石的一个保留程度， 因此我们在设计的时候对于， 像提高把持力的这种材料， 我们也给予了考虑， 一个来说就是钴镍的含量是比较高的， 因此整体它的温度烧的比较低。

冯经理：

那这个倒是挺好，可能做中高端产品的都适合这个粉料啊， 工艺可能也适合温度。

郑 院 长：

这个材料客户他如果用的话，第一个它可能是具备一个做纯基础粉、纯胎体粉的一个条件，其次，对于客户端而言呢，如果说想在我们现有这个材料，做一些细微的调整 ，其实也是可以的：

比如说他想进一步提高把持力

比如说他想做一些加工其它的

比如说岩板

比如说甚至去做玻璃加工

其实都可以，围绕着我们这个基材来做设计其实是可以的。

冯经理：

这款粉料感觉比以前你开发的产品，优势明显很多呢， 这个主体是采用的什么材料？

郑 院 长：

因为现在涉及这种全抛砖的切割，其实 有一点，因为你调自锐性， 其实大家都知道， 整个行业里面做陶瓷片都知道， 就是用大量的低熔点金属， 来改善它的自锐性， 这个大家都知道。

但是如果说你要切 很硬质的这种瓷砖呢，就必须对金刚石的把持力要求很高， 把持力要求很高就是刚才我讲到了， 一般来说，你 就会加入一定的钴镍进去， 这种对于金刚石的把持效果是有好处的， 同时对于胎体的强度也是有好处的。

那么对这个材料而言，我们的铁钴合金粉本身超细，最主要的一个特点，这个材料整体的把持力特别好，强度很高。

它和纯钴粉相比它优点在哪儿？

先说它跟纯钴粉 相同 的地方：

1、首先这个铁钴粉，我们这款材料是含钴70%， 含铁30%； 它本身烧结区间、活性、密度等 跟钴粉是一样的，有一样的特点。

主要体现在哪一块，就是说你不管是低温700度烧结， 还是高温烧到850度，或者更高的温度，它整体的特点， 它不会发生一个明显的 性能的上升或者下降， 性能很平稳是一个方面。

2、它整体的性能和 钴粉的性能也是很接近的， 像我们这款材料， 低温到高温的强度基本都在1,300-1400之间吧， 包括我们现在常规的市面上这个， 钴粉的性能基本上也是在这个区间， 同样的烧结工艺来做的话是这样

这是相同的地方。

然后和钴粉相比 不同 的地方：

因为它是铁钴粉，本身我们这款铁钴粉的原料设计而言， 就是采用了亚细结构的那种材料进去，什么是亚细材料， 大概就是在0.6-1微米的原材料这样一个粒度， 0. 6-1微米的 这种亚系结构， 亚系颗粒结构它做的材料出来之后， 整体的这种颗粒的结构是比较细微的， 因为它胎体跟钴粉之间的特征呢是一样的 很细腻，组织结构很细腻。

但是由于我们这个原材料里面的这个铁元素的引入比较特殊， 因此它跟钴粉比起来它还有另外一个特征， 它本身强度是差不多的， 但是在整体的出刃效果， 跟钴粉相比， 这个材料出刃效果是优于钴粉的。

冯经理：

你说出刃是说出刃高度会更高还是怎么样？

郑 院 长 ：

它不是出刃高度，就是我刚才讲到的把持力是一样的前提下，那么它跟钴粉相比较，它的出刃高度可以差不多，不同的地方就是出刃高度是差不多的，但是这个材料跟钴粉比起来，它 出刃的效率更快， 更容易出刃 。

END

欢迎联系试样~客服热线：173 6007 5591 可加微。

本文为雅安世佳微尔科技有限公司原创，未经许可请勿随意使用，转载须注明出处和链接：http://www.sagwell.com
